管道电加热器的工作原理与选型要点详解

&nbsp管道电加热器的工作原理与选型要点详解

在工业流体输送与工艺伴热领域，管道电加热器凭借其结构紧凑、热响应快、易于自动控制等优势，成为一种重要的加热设备。它被广泛应用于化工、石油、天然气、食品、制药等行业，用于对管道内的气体、液体或易凝固介质进行升温、伴热或防冻。本文将从工作原理和选型要点两方面进行系统阐述，帮助读者正确理解并合理选用此类设备。

&nbsp一、管道电加热器的工作原理

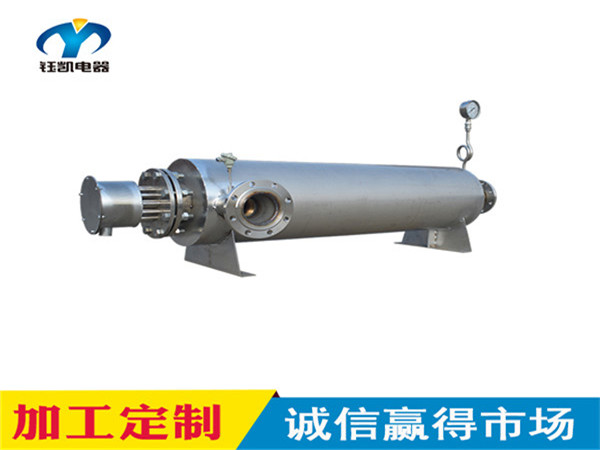

管道电加热器的核心基于焦耳定律——电流通过导体时会产生热量。其基本构造是在金属筒体（承压容器）内部安装电加热元件（通常为金属管状电热元件），当设备接通电源后，电流流经加热元件内部的电阻丝，电阻丝发热并通过高温绝缘填充材料（如结晶氧化镁粉）将热量传导至元件外壁，再通过筒体与被加热介质进行热交换。

具体工作过程如下：

1. **介质流动**：被加热介质（液体或气体）从管道进口端进入电加热器的加热腔体。

2. **强制热交换**：介质在流动过程中以强迫对流的方式与高温的加热元件表面及筒体内壁接触，吸收热量。设计合理的导流板或折流板可以延长介质在腔内的停留时间，提升换热效率。

3. **温度控制**：设备出口或内部安装有温度传感器（如热电偶或热电阻），实时将温度信号传送至温度控制柜。控制器通过调节加热元件的接通与断开时间（或者采用固态继电器实现无级调节），使出口介质温度维持在设定值附近。

4. **安全保护**：为防止干烧或超温，设备内部通常设有超温保护传感器。一旦筒体温度超过安全限值，控制系统会立即切断加热电源，并发出报警信号。

需要指出的是，管道电加热器属于直接加热方式——热量由电元件直接传递给介质，没有中间热载体，因此热效率通常较高，且设备体积相对小巧。

&nbsp二、选型要点详解

正确选用管道电加热器，需要结合工艺条件、介质特性、安全规范及经济性等因素综合考量。以下是几个关键选型参数。

1. 加热功率计算

功率是选型的核心参数。功率不足无法达到工艺温度，功率过大则造成投资浪费和温度波动。通常依据以下公式估算：

[

P = frac{C_p cdot m cdot Delta T}{t cdot eta}

]

其中 (P) 为功率（kW），(C_p) 为介质比热容，(m) 为介质质量流量（kg/h），(Delta T) 为进出口温差（℃），(t) 为时间（一般取1小时），(eta) 为热效率（管道电加热器的热效率通常取0.9～0.95）。对于气体介质，由于比热容小且密度低，所需功率往往比液体大得多。此外还需考虑启动工况下的静态升温功率和伴热工况下的热损失补偿功率。

&nbsp2. 介质特性

介质的物理化学性质直接决定加热元件的表面负荷及材质选择：

- **腐蚀性**：对于酸、碱等腐蚀性流体，加热器筒体及元件护套需采用不锈钢304/316L、钛材或聚四氟乙烯涂层。

- **易燃易爆性**：如天然气、溶剂蒸汽等，必须选用防爆型管道电加热器，并满足相应的防爆等级（如ExdⅡBT4或ExeⅡT3）。

- **黏度与结焦倾向**：高黏度介质（如重油、沥青）流动缓慢，易在加热元件表面结焦，应选用低表面功率密度的加长型元件，并合理控制流速。

&nbsp3. 工作温度与压力

- **温度**：普通型电加热器适用介质温度范围为-40℃～200℃；中温型可达200℃～400℃；高温型（如空气加热）可达500℃以上。需注意加热元件自身的耐温极限。

- **压力**：管道电加热器属于压力容器，其设计压力必须大于等于介质可能达到的压力。常见压力等级为1.0MPa、1.6MPa、2.5MPa，更高压力需定制。选型时要提供法兰标准及连接尺寸。

&nbsp4. 控制方式与精度

- **简单温控**：采用数显温控仪配合交流接触器，适用于对温度波动不敏感的工艺（波动±5℃）。

- **温度控制**：采用SCR（可控硅）移相调压或周波过零控制，配合PID调节算法，可将波动控制在±1℃以内，适合精密化工或实验室场合。

- **远程通讯**：对于大型工厂，可选用带RS485 Modbus通讯接口的控制柜，实现与DCS系统的数据交换。

&nbsp5. 安全保护配置

可靠的管道电加热器必须包含两道独立保护：

- **介质流量/压力联动**：当管道内无介质流动或流量过低时，加热器不得启动或自动停止，防止干烧损坏元件。

- **双温度保护**：工作控温传感器与超温保护传感器分开设置。超温保护采用手动复位式温控器，一旦触发需要人工排查故障后方可重新上电。

&nbsp6. 防爆与环境要求

在石油、化工等危险场所，应选用隔爆型或增安型电加热器，并确认防爆合格证号。同时需注意控制柜的防护等级（如IP54、IP65）是否适应现场的多尘、潮湿或腐蚀性气体环境。

&nbsp结语

管道电加热器看似结构简单，但要做到安全、高效、耐用，离不开对工作原理的深刻理解和对各项选型参数的系统评估。从功率计算、介质相容性到控制与保护方案，每一环节都值得仔细推敲。建议在选型前收集完整的工艺数据，并参考相关国家标准（如GB/T 19518、JB/T 7839），必要时可委托具备资质的工程技术单位协助设计，以确保设备长期稳定运行。
